فیلتر ویسل
AIR FILTER

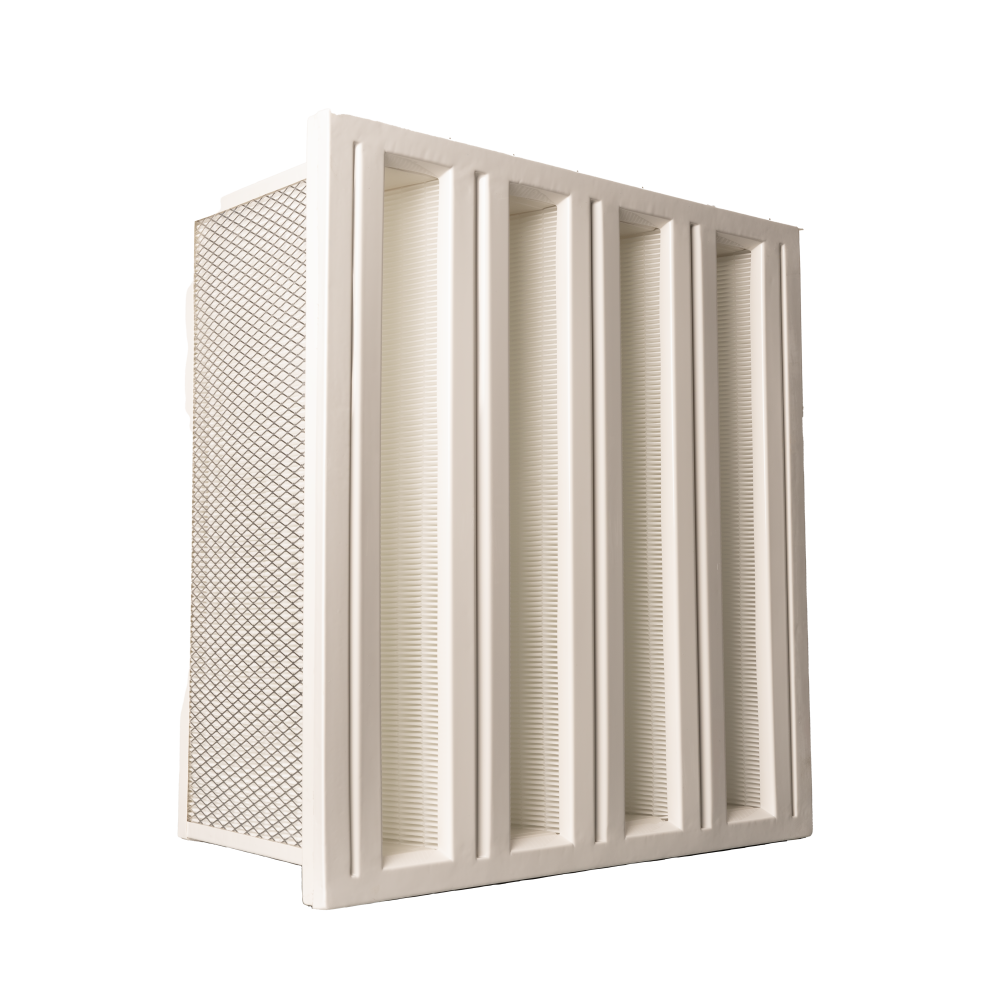

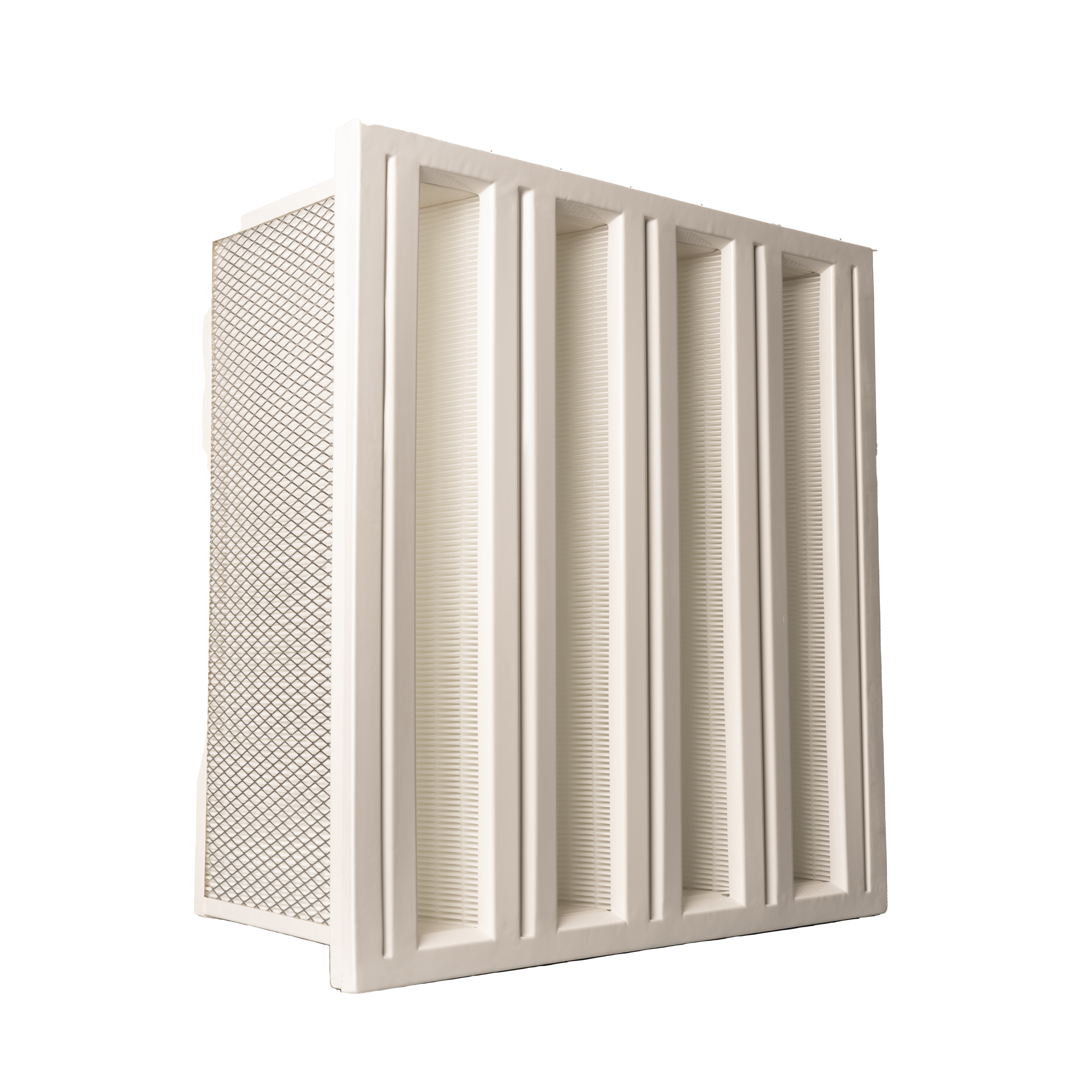

فیلترهای ویسل با طراحی V شکل و مدیای میکروفایبرگلاس مینی پلیتد، سطح فیلتراسیون بالایی را فراهم می‌کنند. طراحی V شکل موجب تقسیم جریان هوا در کانال‌های متعدد شده و در نتیجه یکنواختی جریان و ظرفیت هوادهی بالاتری به دست می‌آید. جداسازی چین‌ها با چسب (Hot-Melt) موجب جریان هوای یکنواخت و افزایش طول عمر فیلتر می‌شود. قاب ABS مقاوم با هوابندی کامل از نشتی جلوگیری کرده و عملکرد مطمئنی در شرایط عملیاتی سخت از جمله جریان‌های متلاطم تضمین می‌کند. این فیلترها بسته به نیاز سیستم، به‌عنوان پیش‌فیلتر یا در برخی موارد به‌عنوان فیلتر نهایی در سیستم‌های تهویه مطبوع (HVAC) کاربرد دارند.
توضیحــات تکمیـلی
مشخصات فنی
| مورد | مقدار |
|---|---|
| نوع فیلتر | فیلتر ویسل |
| مدیا | میکروفایبرگلاس |
| قاب | ABS |
| تعداد کانال | 4 |
| کلاس فیلتر | M6، F7، F8، F9 |
| سرعت جریان هوای عبوری (m/s) | 2.5 |
| تحمل دما | ≤ 70°C |
جدول عملکرد فیلتر ویسل
| کلاس فیلتر | ابعاد (mm) | مساحت فیلتراسیون (m²) | جریان هوا (CFM) | افت فشار اولیه (Pa) | افت فشار نهایی (Pa) |
|---|---|---|---|---|---|
| M6 | 292×592×287 | 6.68 | 1250 | 90 ± 10% | 450 |
| M6 | 292×592×592 | 15.31 | 2500 | 90 ± 10% | 450 |
| F7 | 292×592×287 | 6.68 | 1250 | 110 ± 10% | 450 |
| F7 | 292×592×592 | 15.31 | 2500 | 110 ± 10% | 450 |
| F8 | 292×592×287 | 6.68 | 1250 | 160 ± 10% | 450 |
| F8 | 292×592×592 | 15.31 | 2500 | 160 ± 10% | 450 |
| F9 | 292×592×287 | 6.68 | 1250 | 170 ± 10% | 450 |
| F9 | 292×592×592 | 15.31 | 2500 | 170 ± 10% | 450 |
